TA-NET-777 Upconverter Frekans dönüşümleri

Bu kart, QO-100 (Qatar-OSCAR 100) uydusu ile haberlşeme yapabilmek için tasarlanmış bir “Ara Frekans (IF) Bandı Seçimli Upconverter” (Yukarı Çevirici) sistemidir.

Bu cihazın ana amacı, elinizdeki mevcut telsizi (ki bu bir 6m (50 MHz), 2m (144 MHz), 70cm (435 MHz) veya 23cm (1240 MHz) SSB telsizi olabilir) QO-100 uydusuna yukarı bağlantı (uplink) yapmak için kullanılan 2.400 GHz bandına dönüştürmektir.

Aşağıdaki metin, görselleri ve kafa karışıklığı oluşturan 500 kHz farkı birleştirerek bu sistemi en net şekilde açıklamaya çalışacağız;

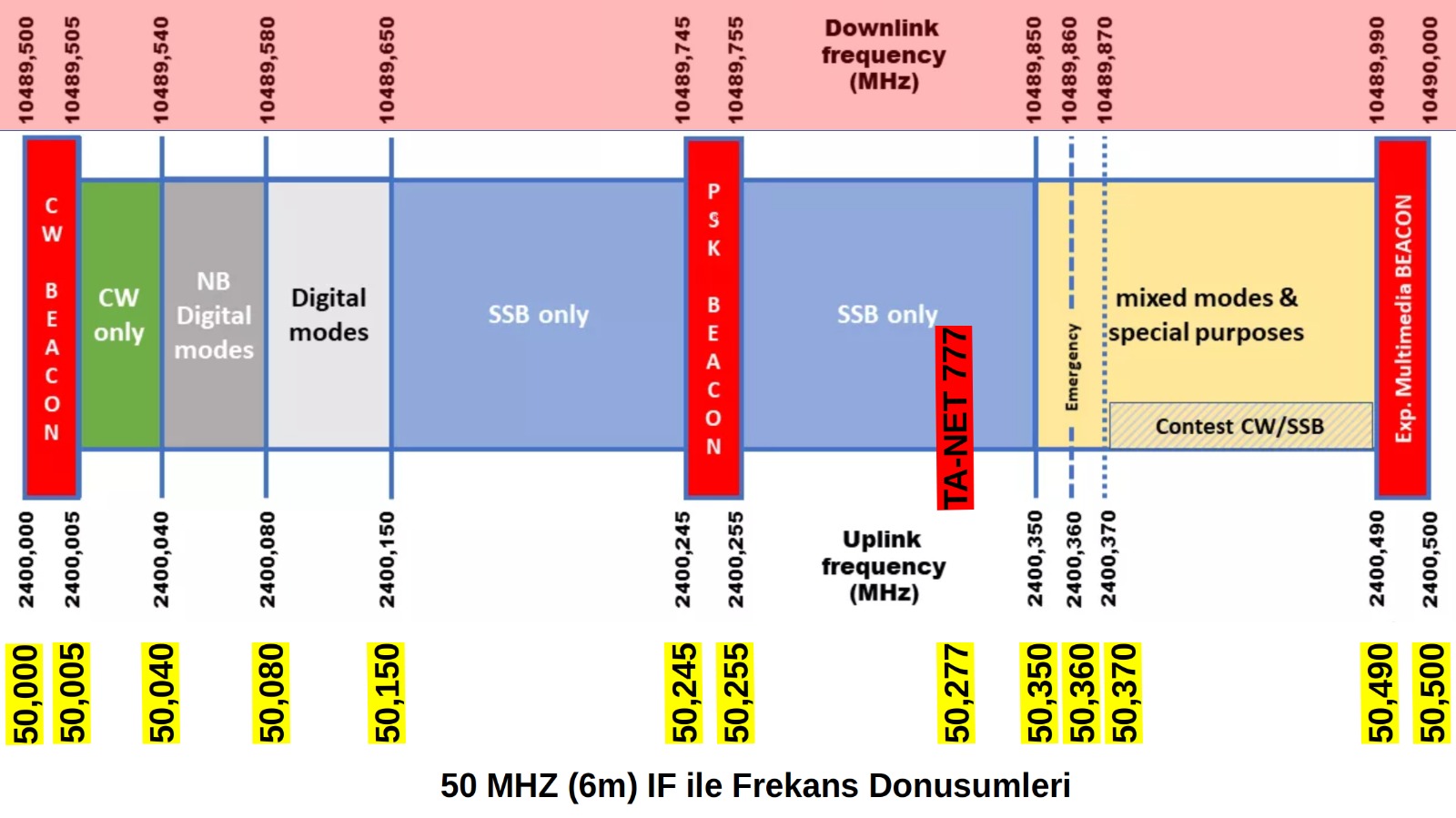

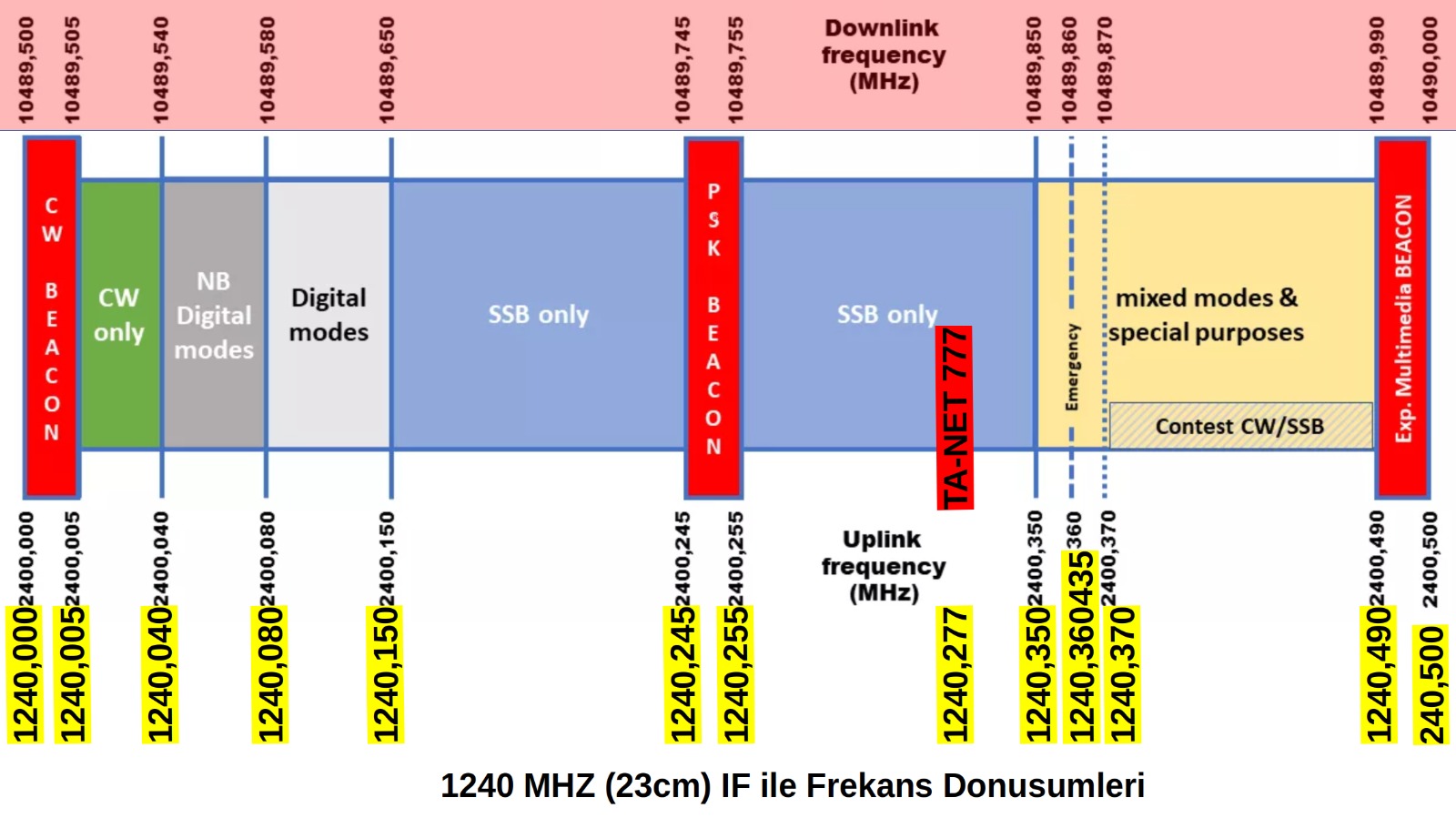

O-100 Upconverter ile Telsiz Frekansı Dönüşümleri

QO-100 uydusu, 2.400 GHz frekansından yayını alır (Yukarı Bağlantı – Uplink) ve bu yayını 10.489 GHz frekansından geri gönderir (Aşağı Bağlantı – Downlink). Bu sistemin temel görevi, elinizdeki SSB telsizin çıkışını (IF frekansını), uydunun 2.400 GHz yukarı bağlantı bandına dönüştürmektir.

Bu işlemi gerçekleştirmek için iki ana adım gereklidir:

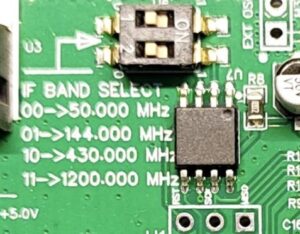

DIP Switch Ayarı: Cihazın PCB’si üzerindeki DIP switch’ler aşağıdaki resimde gösterildiği gibi ve bunlara karşılık gelen “IF BAND SELECT” tablosu, telsizinizin bandını (örneğin UHF/435 MHz) seçmenizi sağlar.

Frekans Hesaplaması ve Kafa Karışıklığı Giderme: Seçilen bant, upconverter’ın yerel osilatör (LO) frekansını belirler. Telsizden gelen giriş frekansı (f_IF), bu LO frekansı ile birleşerek 2.400 GHz yukarı bağlantı frekansını oluşturur.

Genellikle kafa karışıklığına yol açan durum, telsiz frekansı ile uydu aşağı bağlantı frekansı arasındaki “500 kHz’lik farktır.” Bu cihaz, karasal haberleşme için de kullanılabilme esnekliği sağlamak amacıyla, telsizinizin merkez frekansını tam olarak QO-100’ün yukarı bağlantı bandının başına kilitler (örneğin 435.000 -> 2400.000). Ancak, uydu aşağı bağlantısı 10489.500 MHz’den başlar, bu da telsizinizde dinlediğiniz frekans ile uydudan gelen frekans arasında 500 kHz’lik bir kaymaya neden olur.

Örneğin, telsiziniz UHF (70cm) ise ve switchleri 1-0 (görselde 430 yazsa da tabloda 435.000 esas alınmıştır) konumuna getirdiyseniz:

Telsiz Frekansı: 435.277 MHz
Upconverter Çıkışı (Uplink): 2400.277 MHz (Bu, uyduya gider)
Uydu Downlink: 10489.777 MHz (Uydudan gelen yayın)

Gördüğünüz gibi, 435.277‘den yayına başlarken uydu size 10489.777‘den geri dönüyor, telsiziniz ise bu sırada 10489.277‘den (genellikle kullanılan bir LNB ile) dinliyor. Bu, telsizinizde uydudaki yayını tam olarak nerede dinlemeniz gerektiği konusundaki kafa karışıklığının temel sebebidir.
